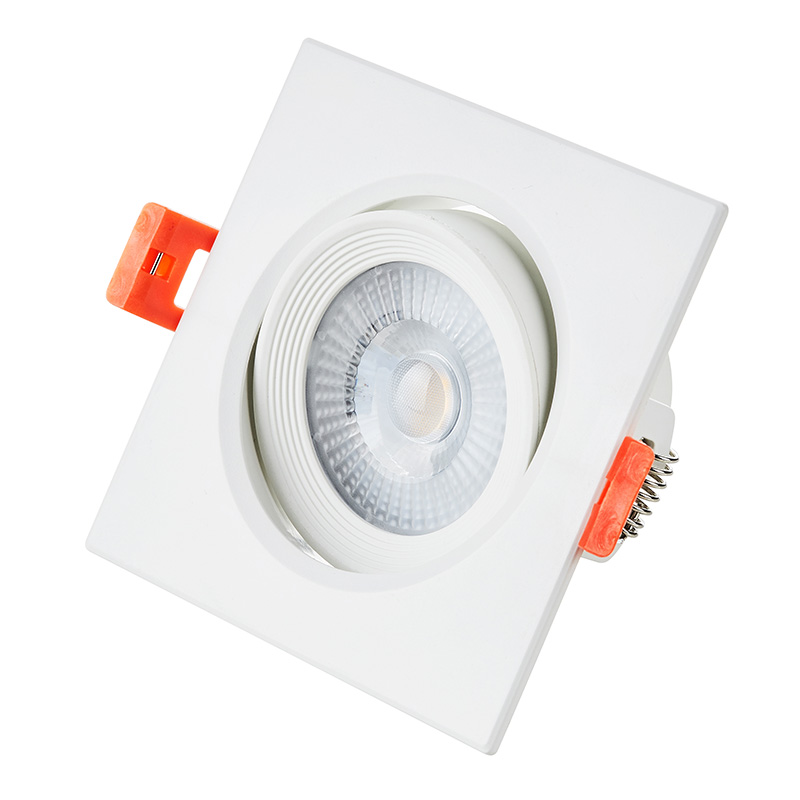

プラスチックアルミニウムシーリングライト

基本パラメータ

• モデル番号:

– PL-AL-5W (5W、Ø90×50mm)

– PL-AL-7W (7W、Ø90×50mm)

– PL-AL-9W (9W、Ø120×50mm)

• 入力電力: 5W / 7W / 9W (±5%)

• 光束:

– 5W: 450 – 500 lm

– 7W: 630 – 700 lm

– 9W: 810–900lm

• LED チップ: 高効率 SMD/CSP LED

• 色温度 (CCT):

– 標準: 3000K / 4000K / 5000K (固定、注文時に指定)

– オプション: 調整可能な CCT (ダイヤル スイッチまたは壁スイッチ制御)

• 演色評価数 (CRI): ≥80 (オプションで ≥90)

• ビーム角: 38° (集中照明用の高精度レンズ)

電気的パラメータ

• 入力電圧: AC 85 ～ 265V (ユニバーサル)

• 周波数: 50/60 Hz

• 力率 (PF): ≥0.9

・ドライバー：定電流ドライバー内蔵（調光不可）

– 調光オプション: TRIAC/0–10V (注文時に指定)

材質と構造

• ハウジング: プラスチックコーティングされたアルミニウム (PBT ダイカストアルミニウムベース)

• ベゼルオプション:

– 形状: 円形 (デフォルト) / 正方形 (オプション)

– 色: ホワイト / ブラック / ニッケルメッキ (オプション)

• レンズ: PMMA 光学レンズ (38° ナロービーム、アンチグレア)

• 取り付け: スプリングクリップ取り付け (工具不要)

熱と機械

• 熱放散: プラスチック断熱材を備えたアルミニウムベース (効率的な冷却)

• 動作温度: –20°C ～ 50°C

• 侵入保護 (IP): IP20 (屋内使用)

• カットアウト寸法:

– 5W/7W: Ø68mm

– 9W: Ø90mm

• 製品寸法:

– 5W/7W: Ø90mm × 50mm (H)

– 9W: Ø120mm × 50mm (H)

光学とパフォーマンス

• アンチグレア設計: 凹型 38° レンズ (UGR<19)

• 発光効率: 90 ～ 100 lm/W

• 寿命: 30,000 時間 (L70)

認証とコンプライアンス

• 安全性: CE、RoHS、EN/IEC 60598

• EMC: EN 62493、EN 61000-3-2

• 保証: 3 年

包装

• ユニットの寸法:

– 5W/7W: Ø90mm × 50mm (H)

– 9W: Ø120mm × 50mm (H)

• 重量:

– 5W/7W：130g

– 9W：180g

• 包装: 10 個/箱 (発泡保護)

注文ガイド

• ベゼル形状: 円形 (デフォルト) / 正方形 (オプション)

• ベゼルカラー：ホワイト / ブラック / ニッケルメッキ

• CCT オプション: 固定 (3000K/4000K/5000K) または調整可能 (指定)

• 調光可能: 必要に応じて指定します。

インストール時の注意事項

• 取り付ける前にカットアウトのサイズを確認してください (5W/7W の場合は Ø68mm、9W の場合は Ø90mm)。

• チューナブル CCT モデルの場合、制御方法 (ダイヤル スイッチまたは壁スイッチ) を確認してください。

• 密閉された天井では適切な熱放散を確保してください。

追加の詳細 (ドライバーの仕様、テスト レポートなど) が必要な場合はお知らせください。

アプリケーション

• 商業用: 小売店、ギャラリー、オフィス (アクセント照明)

• 住宅: リビングルーム、キッチン (タスク照明)

• ホスピタリティ: ホテル、レストラン (ムード照明)
